Bộ điều khiển bơm năng lượng mặt trời 3 pha 230VAC 400VAC 7.5kw 10hp Điều khiển VFD MPPT
Biến tần bơm năng lượng mặt trời đầu vào VFD ac và dc năng lượng mặt trời 380v 4kw 5hp điều khiển mppt
| 220V | 380V | |
| Điện áp DC đầu vào tối đa | 450V | 810V |
| dải điện áp một chiều | 150~450VDC | 300~810VDC |
| Điện áp DC làm việc bình thường | 260V-400V | 400V-650V |
| Điện áp mppt đầu vào đề xuất | 330V | 550V |
| hiệu quả MPPT | >99% | |
| Điện áp đầu ra định mức | 1/3 pha 220VAC | 3 pha 380-480VAC |
| Dải tần số đầu ra | 50/60Hz | |
| Hiệu suất tối đa của máy | 99% | |
| Nhiệt độ môi trường xung quanh | -10 °C~50 °C, giảm dần nếu nhiệt độ trên 40 °C | |
| Phương pháp làm mát | làm mát không khí | |
| Trình độ bảo vệ | IP20/IP21 | |
| Độ cao | Dưới 1000m;trên 1% cho mỗi 100m tiếp theo. | |
| Tiêu chuẩn | CE/ROHS | |
Thuận lợi:
1, Thích hợp cho bơm một pha, bơm ba pha.Bơm đồng bộ nam châm vĩnh cửu
2,Hỗ trợ đầu vào PV và đầu vào AC cùng lúc, giúp hệ thống hoạt động 24 giờ.
3, Tích hợp công nghệ MPPT với hiệu suất lên tới 99,9%.
4, Với chức năng phát hiện mực nước, tự động điều chỉnh lưu lượng bơm để tránh cạn nước
5, Chức năng bảo vệ nước đầy, khi nước đầy biến tần sẽ dừng.
6, Hỗ trợ bàn phím LCD tùy chọn, bạn có thể biết ý nghĩa của mọi thông số trên màn hình,
và bạn có thể theo dõi bất kỳ tình huống tham số 5 nhóm nào.
7, Hỗ trợ mô-đun GPRS tùy chọn, bạn có thể theo dõi tình hình hệ thống từ xa.

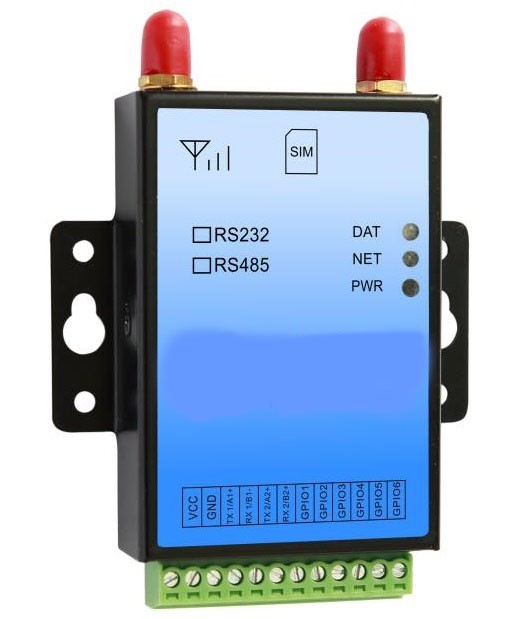

1. GPRS (hỗ trợ internet 2g/3g/4g)
Nó cung cấp khả năng giám sát lượng nước và vận hành biến tần từ mọi nơi mọi lúc
Thật thuận tiện để truy cập dữ liệu lịch sử và thời gian thực qua web hoặc Android APP mọi lúc, mọi nơi.
Nền tảng dễ sử dụng này giúp việc giám sát các hệ thống bơm năng lượng mặt trời trở nên đơn giản và thuận tiện,
giảm thiểu thời gian vận hành và chi phí giám sát.

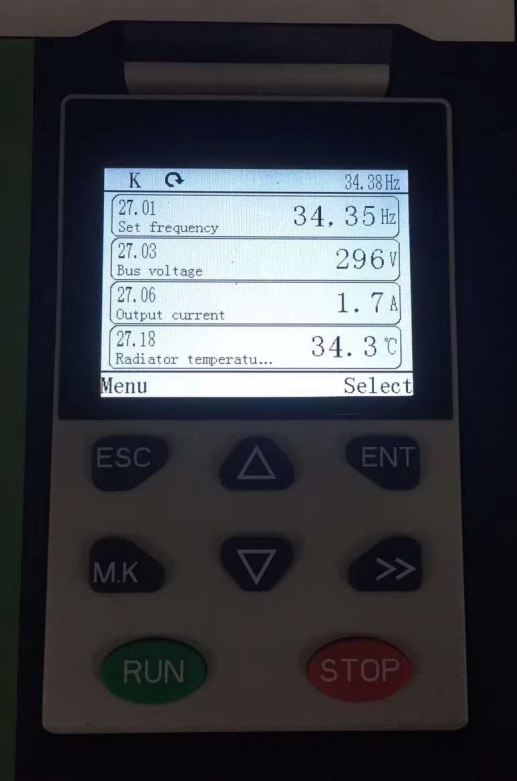

2. Bàn phím LCD
Biến tần tiêu chuẩn có bàn phím LED, bàn phím LCD là tùy chọn.
Bàn phím LCD có thể theo dõi 4 thông số cùng lúc.Bàn phím LED chỉ hiển thị một thông số.
Bàn phím LCD với thông số giải thích chi tiết, không cần sử dụng hướng dẫn sử dụng, thân thiện hơn với người dùng.
Bàn phím LCD với chức năng sao chép, cập nhật và tải xuống. Được sử dụng rộng rãi cho các dự án của chính phủ và các trang trại lớn.

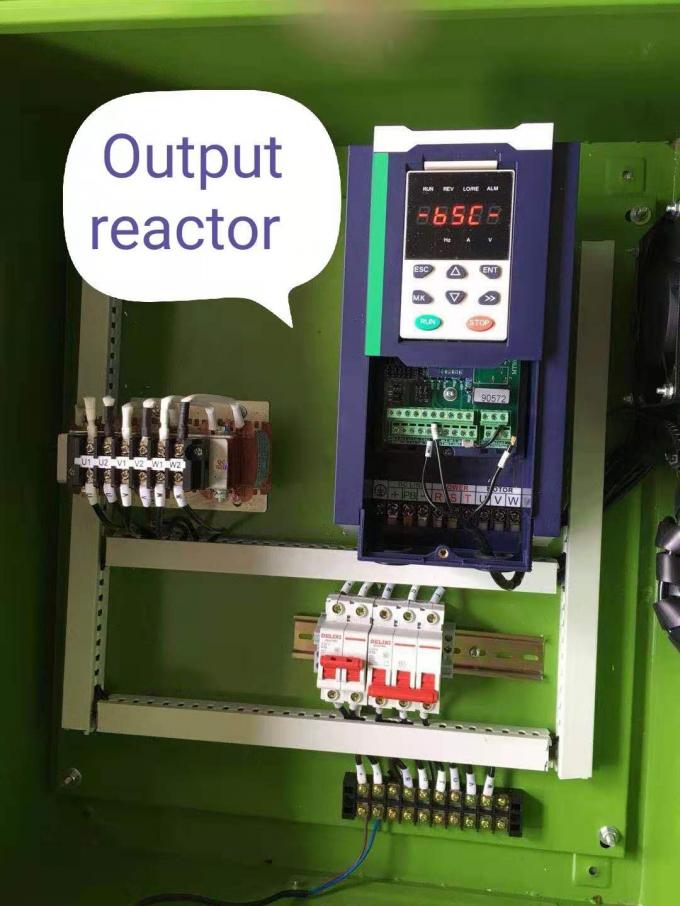

3. Lò phản ứng đầu ra
Khi khoảng cách giữa biến tần và máy bơm lớn hơn 70m, bạn cần sử dụng cuộn kháng để bảo vệ hệ thống này.

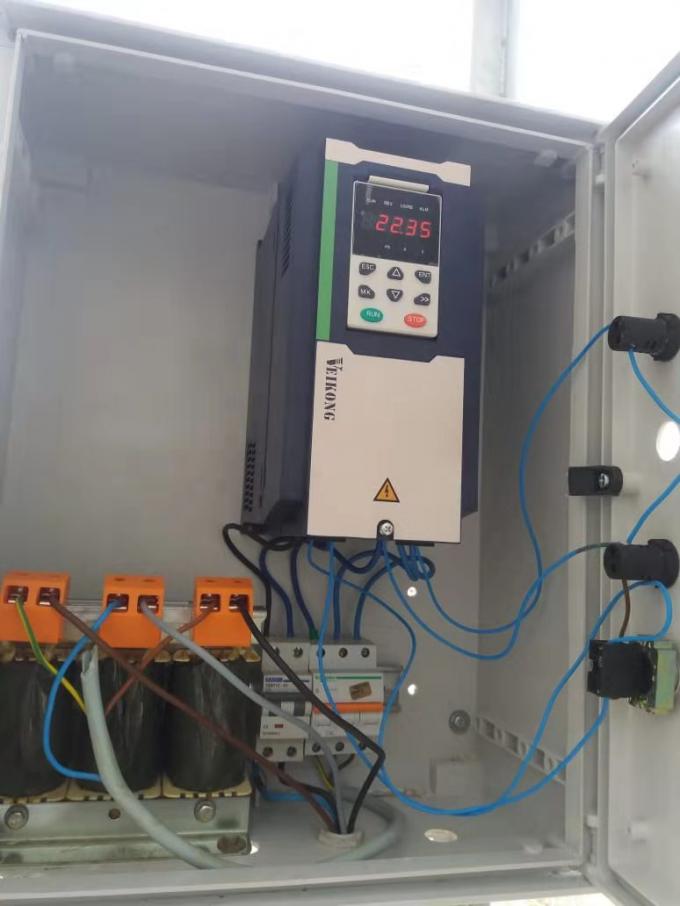

Hình ảnh biến tần VFD500-PV 5.5KW 7.5kw 380V:
Câu hỏi kỹ thuật và giải pháp
1. Làm thế nào để đạt được Tự động bắt đầu sau khi dừng?
Nếu nó được điều khiển bằng bàn phím thì không cần thiết lập bất kỳ tham số nào.Nếu bạn muốn điều khiển bằng công tắc bên ngoài
Vì chế độ điều khiển mặc định là điều khiển bàn phím, Đầu tiên đặt P00.06=1 và sử dụng dây hoặc công tắc để kết nối com và DI1, Khi đóng công tắc, biến tần chạy, khi mở công tắc, biến tần dừng
2. Làm thế nào để sử dụng phao trong bể nước để dừng máy bơm nếu bể đầy?
Nếu tín hiệu phao của bạn là tín hiệu số Sử dụng công tắc phao để rút ngắn DI 1 và com và P00.06=1
3. Sử dụng đầu dò mức trong giếng để bảo vệ chống chạy khô?
Đặt P24.13=30%-40% và P24.14 P24.16 và P23.21
Nếu tín hiệu phao của bạn là tín hiệu Analog, hãy kết nối Ai2 và 10V và GND và đặt P41.00=23 và
P41.03-P41.06
